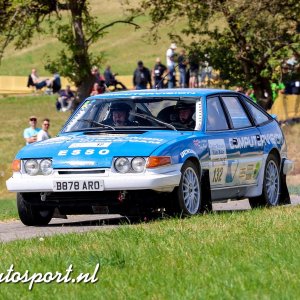

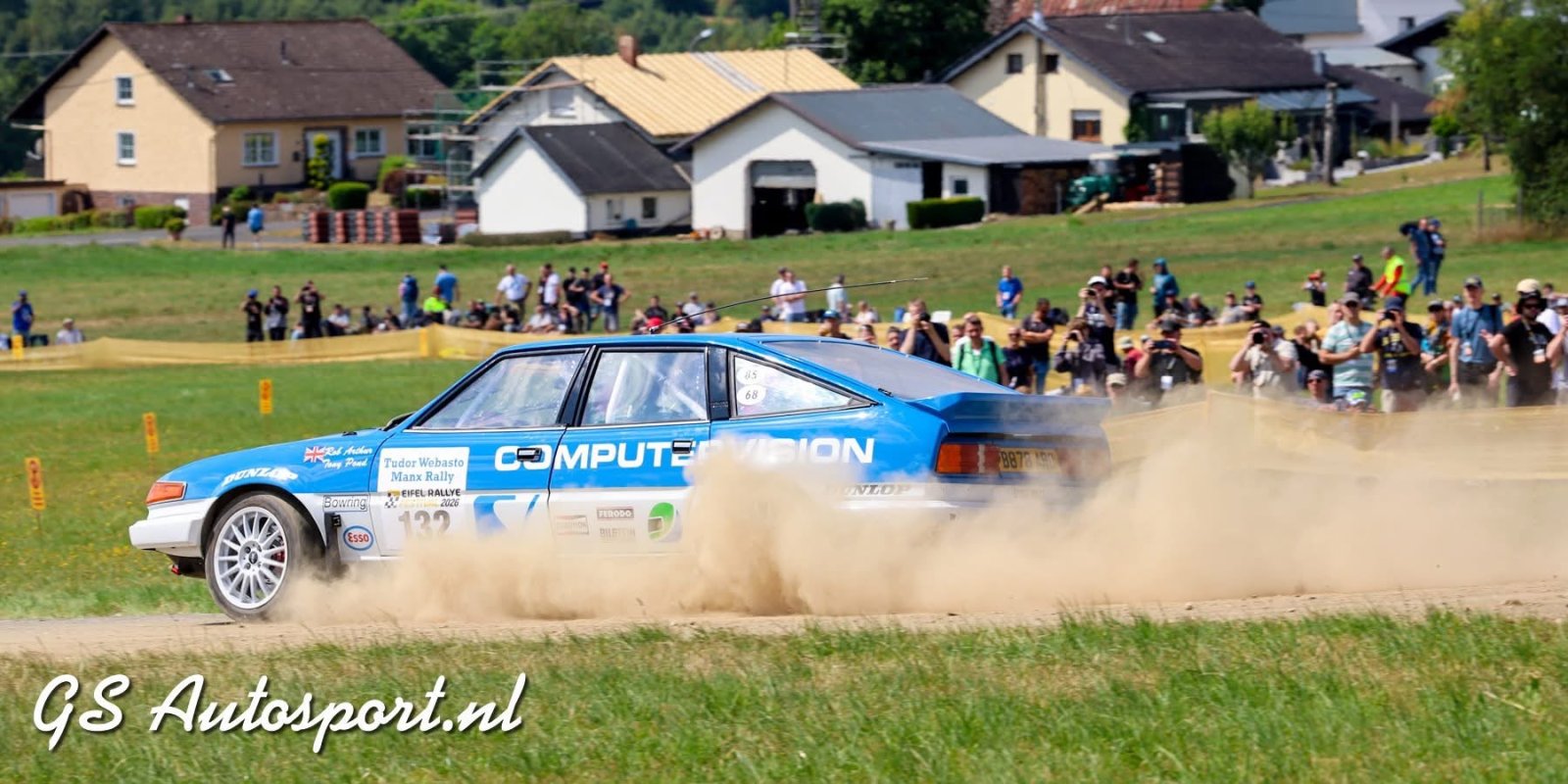

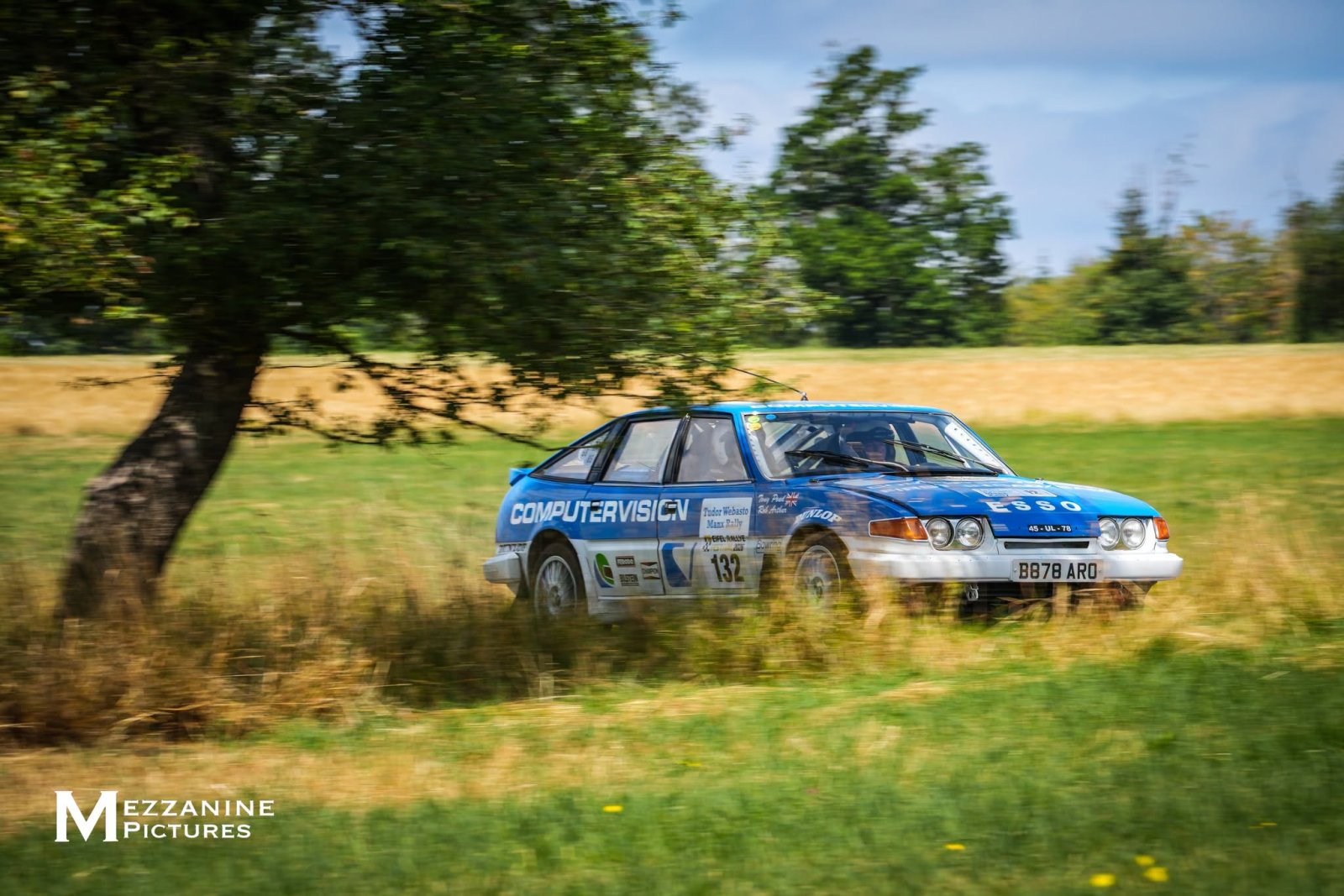

Rally Rover SD1

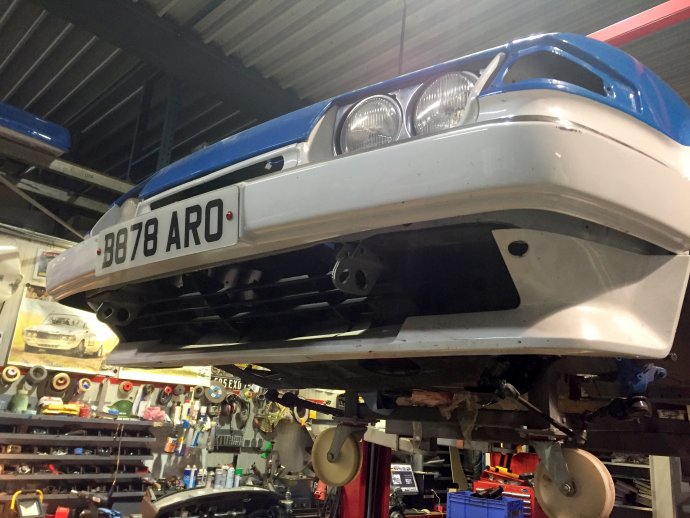

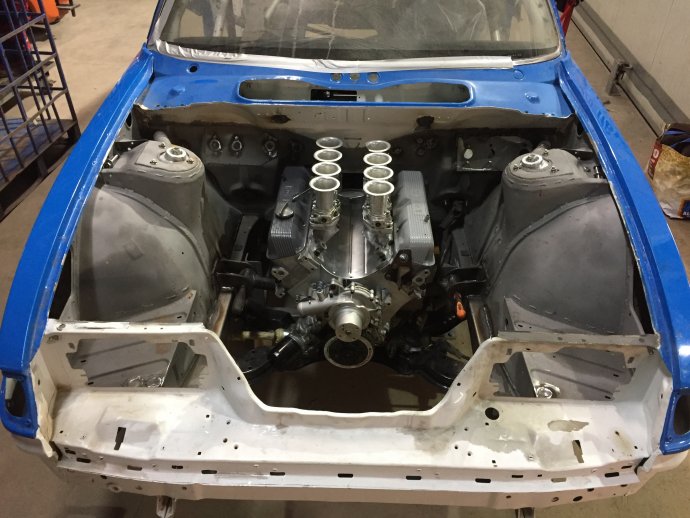

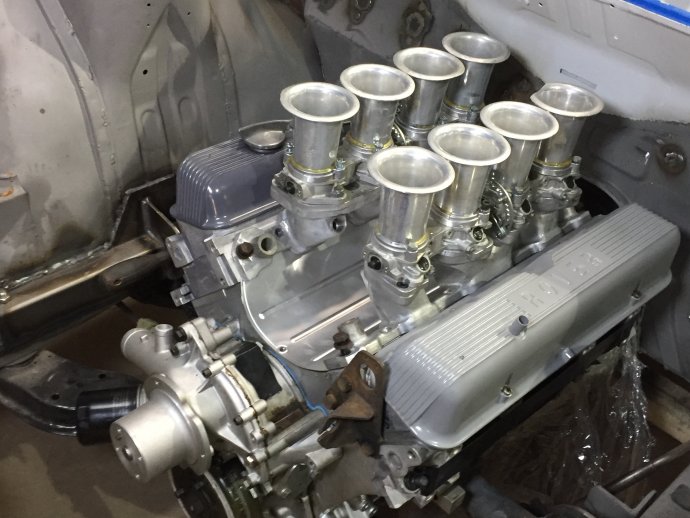

4.3.2017 Opbouwen om te passen....

4.3.2017 Opbouwen om te passen....

4.3.2017 Opbouwen om te passen....

4.3.2017 Opbouwen om te passen....

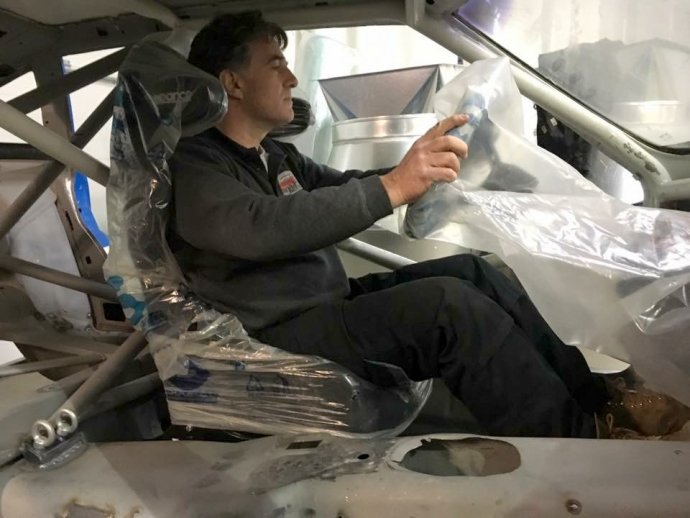

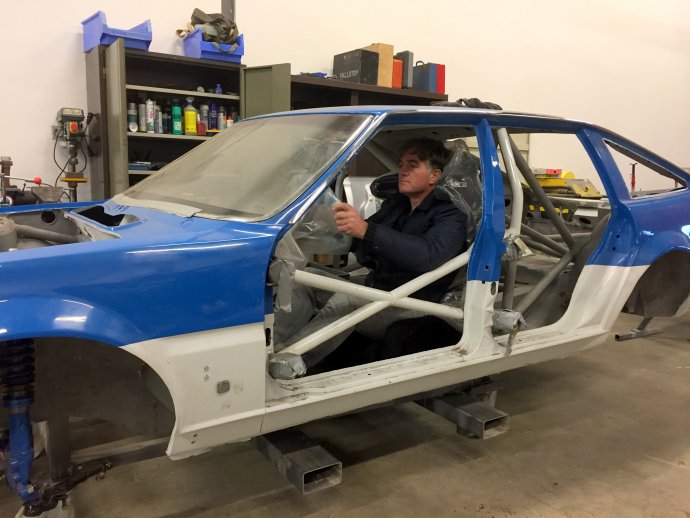

25.11.2016 "Stoeltje passen"

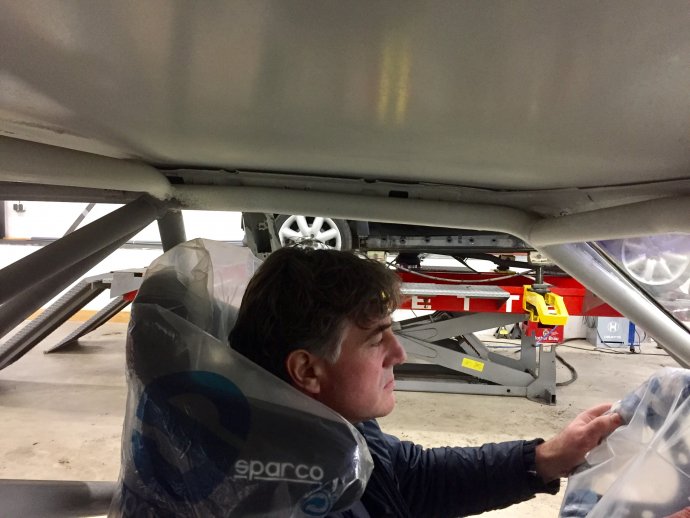

Uitermate tevreden over het resultaat, we hebben veel ruimte boven het hoofd gekregen, extra veiligheid! Verder is de zitpositie tov stuur en pedalbox perfect......

25.11.2016 "Stoeltje passen"

25.11.2016 "Stoeltje passen"

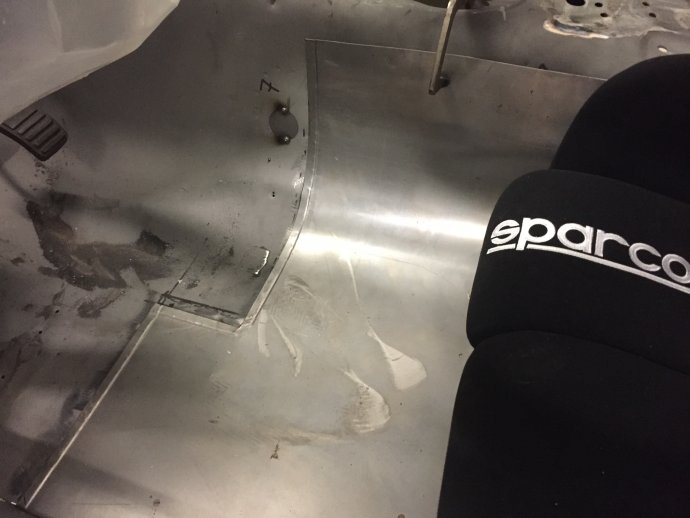

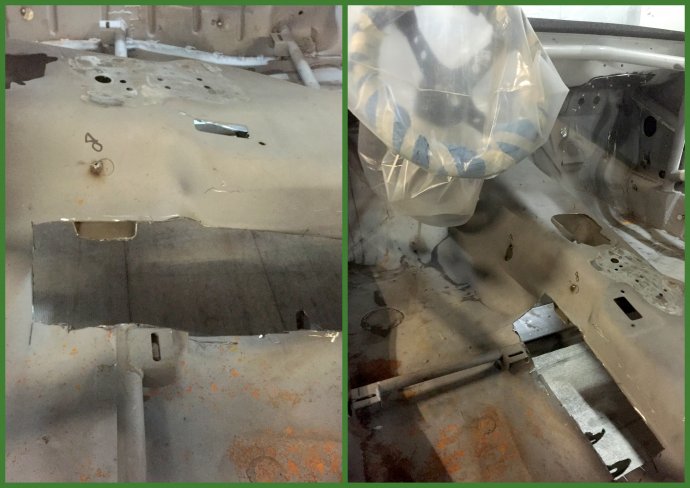

We hebben de bodem voor een groot deel uit de SD1 gesneden om meer ruimte (hoogte) te krijgen voor de stoelen. Er is grotendeels een nieuwe profiel versterkte bodemplaat ingezet!

25.11.2016 "Stoeltje passen"

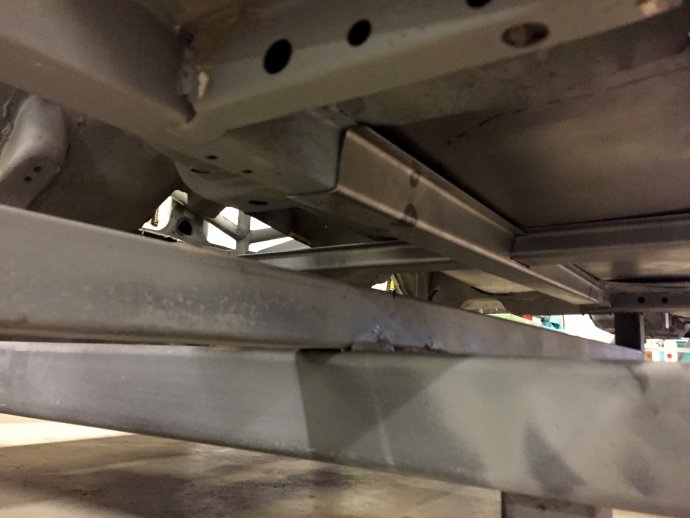

Onderzijde : 2 mm gezette profielen

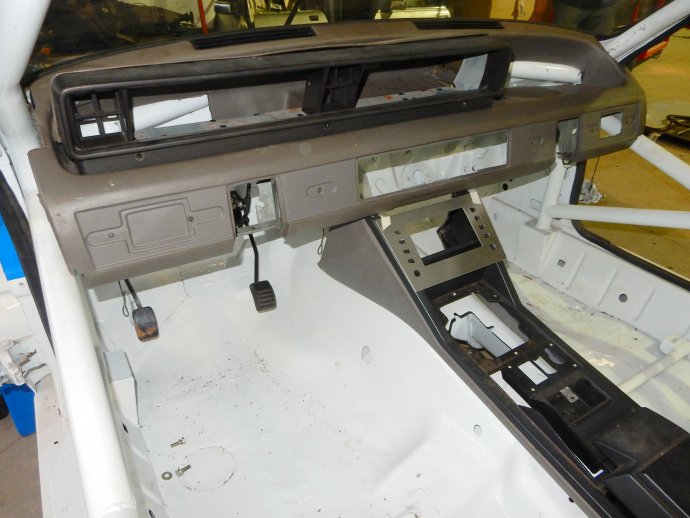

SD1 dashboard ....

We hebben het dashboard in grote lijnen pas gemaakt en er voor gekozen om het zo origineel mogelijk en historisch verantwoord te houden. Het extra display zullen we dan ook "onzichtbaar" in de middelconsole verwerken ……. De uitstraling van het display zelf kunnen we kiezen, ook hier gaan we voor de “Retro-look”!

Rover SD1 Rally car (3) - “Powerview Display 750”

Naast de PDM’s hebben we ook een bijbehorend bedieningspaneel nodig. We hebben er voor gekozen om het dashboard van de Rover SD1 zo origineel mogelijk en historisch verantwoord te houden. Het extra display zullen we dan ook "onzichtbaar" in de middelconsole verwerken ……. De uitstraling van het display zelf kunnen we kiezen, ook hier gaan we voor de “Retro-look”!

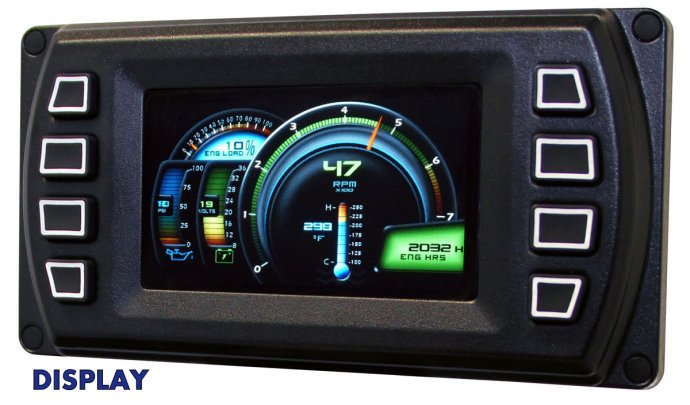

PowerView 750 display:

•Display gebaseerd op CAN, met volledig modulair ontwerp;

•Makkelijk te bedienen;

•Robuust en betrouwbaar design;

•Configureerbare bedieningsknoppen;

•Lcd-scherm, zichtbaar in direct zonlicht;

•Verwisselbare omlijsting, knopjes, i/o interface en meer;

•Deutsch DT Series 6-Way Connectors, deze gebruiken we ook al in de P6, probleemloos !

Rover SD1 Rally car (1) - “Powerbox”



Er moeten om een rally auto te bouwen af en toe belangrijke beslissingen genomen worden. Zo ook bij ons, we moeten aan de gang met het elektrisch systeem en het motormanagement van de V8….. We hebben, samen met Rob Velt (Multiteck), voor onze klassieke Rally Rover SD1 definitief gekozen voor een modern elektronisch systeem voor de verdeling/afzekering van de diverse componenten.

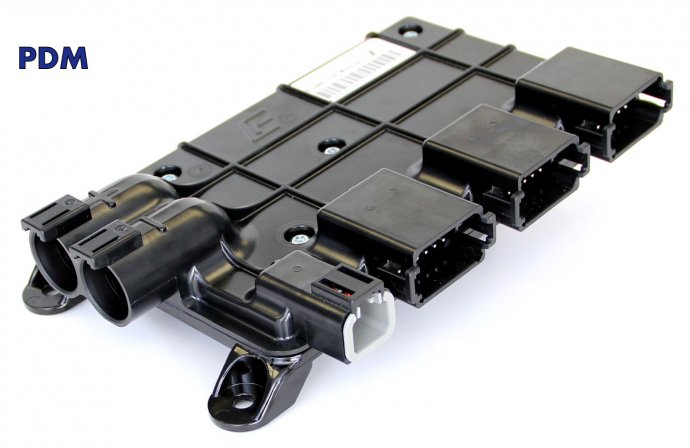

We gaan voor het zogenaamde Powerbox systeem (leverancier : Multiteck ) instaleren, dit systeem o.a. bekend in de Dakar wereld moet een probleemloos elektrisch systeem gaan leveren, zonder “losse” zekeringen en diverse relais. Het systeem bestaat uit een tweetal Power Distribution Module’s (PDM) in combinatie met een PowerView 750 display. Kortom, alles geheel digitaal

Rover SD1 Rally car (2) - “DTA”

Motormanagement DTA S100 PRO

“Engine management in the digital age”



Voor het motormanagement en de aansturing van de throttle body’s hebben we gekozen voor het merk DTA-Fast, dit systeem communiceert en is 100% compatible met het Powerbox systeem zoals boven omschreven. We kunnen op deze manier de V8 compleet in-/afstellen zoals we dat willen en middels mapping diverse instellingen van de afstelling van de V8 kiezen terwijl we rijden.



DTA S100 Pro / Inputs



Krukas en nokkenas sensor

TPS Throttle Position Sensor (gasklep positie)

Koelwater en lucht inlaat temperatuur

2 x Lambda sonde

Olie druk en temperatuur

Luchtdruk inlaatspruitstuk

Brandstofdruk

Voltage accu

Launch en Traction Control

Shift Cut

ALS / Second Map Switch



Kortom, we kunnen de V8 geheel monitoren en waar nodig (elektronisch) bijsturen, ook de data van de motor wordt opgeslagen zodat naderhand de boel geanalyseerd kan worden.

We houden je op de hoogte !

oktober 2016 "tunnel aanpassen ivm stoelen!

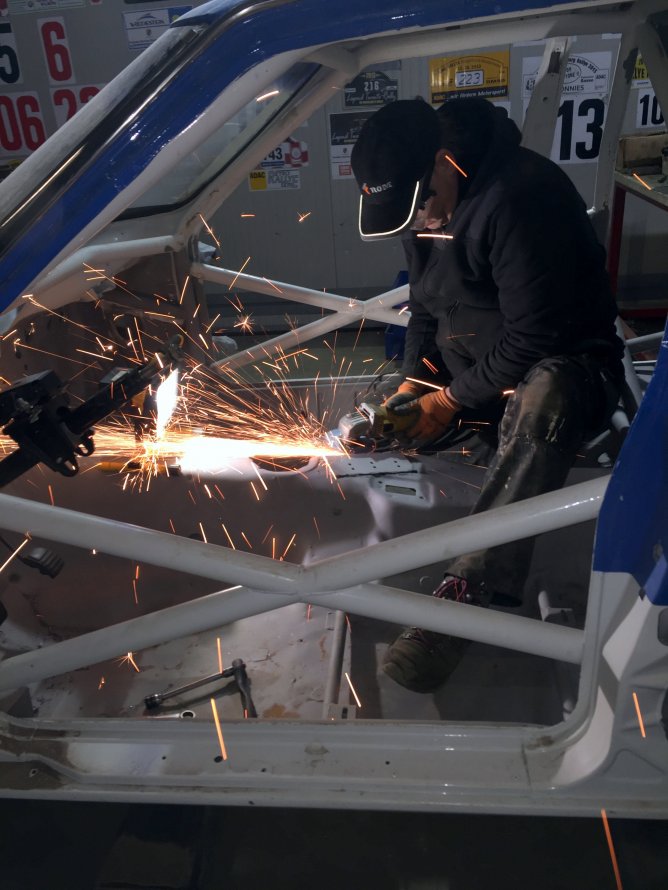

Om de stoelen goed laag te kunnen plaatsen, hebben we besloten een deel van de (brede) tunnel weg te slijpen. Het geheel zal weer netjes dicht gelast worden, op deze manier winnen we ongeveer 6 cm zithoogte / dus meer ruimte onder het dak/kooi.......

18-2-2016 "basisplaat hydraulische handrem RHD verwijderen"

De huidige basisplaat voor de hydraulische handrem was voor een RHD uitvoering, deze slijpen we weg en lassen er een nieuwe in zogauw we de exacte stoelpositie kennen!

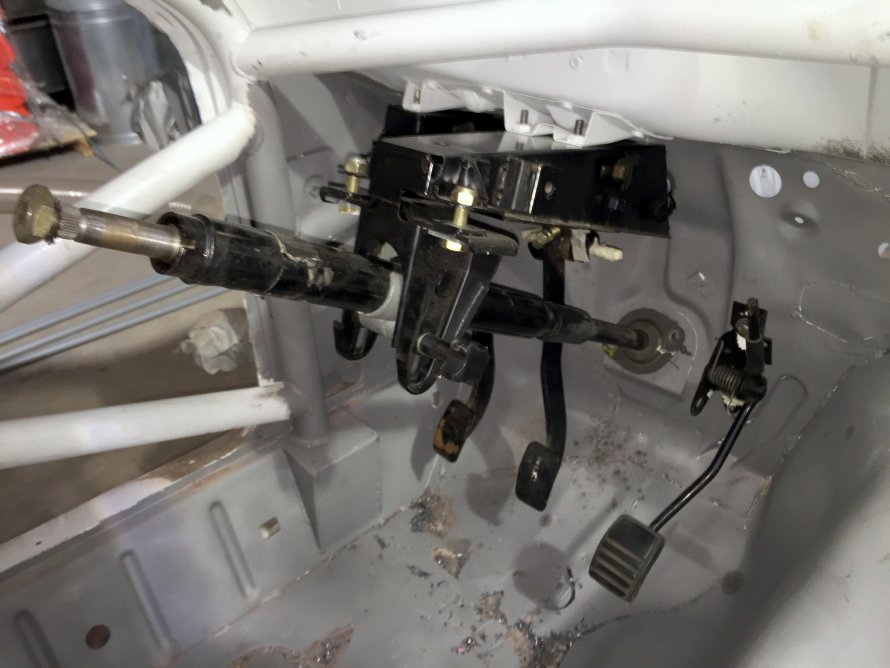

18-2-2016 "werkzaamheden Pedalbox"

Ombouwen van RHD naar LHD en de pedalbox en stuurkolom passend maken, daarna stuurtje & stoel passen, dan weer een mooi stuk verder !

30-1-2016 "stralen body Rover SD1 Computervision!"
